T-Triple 공법

기술력과 환경에 가치를 두고
고객의 품질을 최우선하는 기업, 뉴저스트

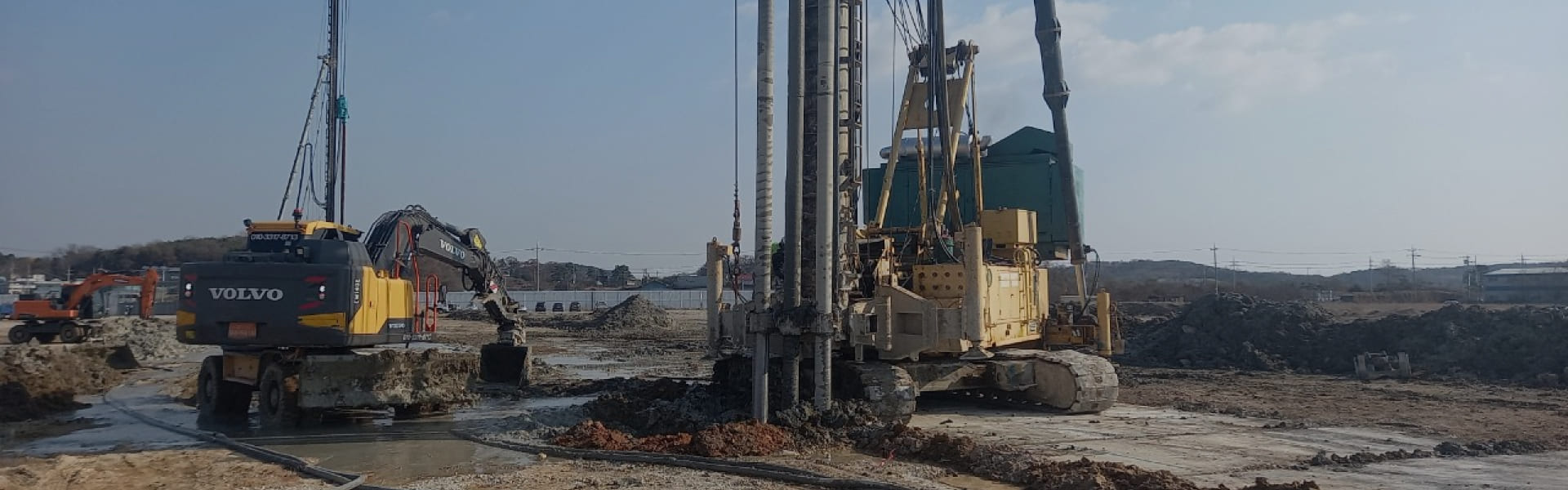

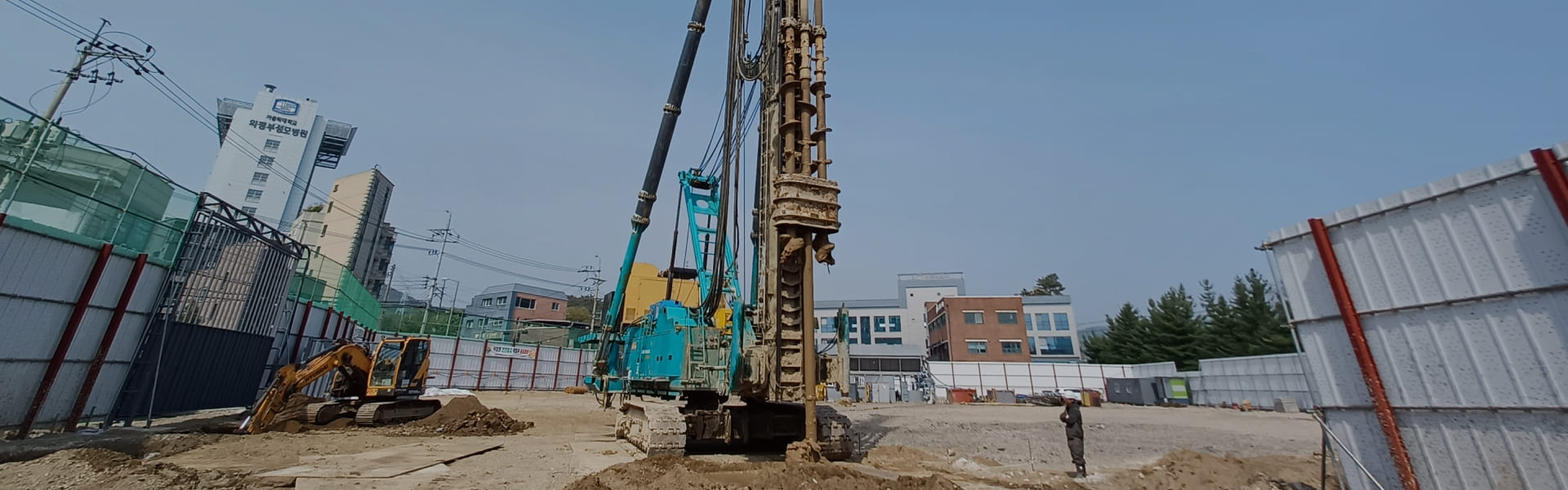

T-Triple 공법

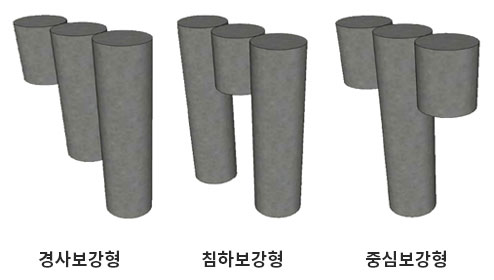

다중 다심도 개량 공법으로 다축개량장비를 이용하여 대상 지반의 성질에 적합한 각각의 심도로 맞춤형 개량율을 구현하여 상부구조물(건축/토목)의 안정성을 확보하는 기초 공법

중/장심도 맞춤형 지반개량 공법

공법특징

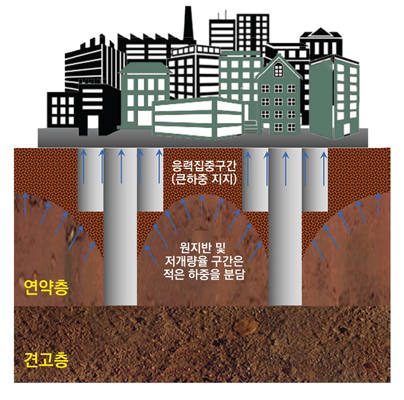

응력집중구간(천층구간)에 개량율을 집중적으로 높여 안정적으로 하중 지지

집중구간 하부로는 지바에 전달되는 하중이 크지 않으므로 개량율을 낮춰 경제성 확보

견고한 지층까지 개량하여 침하에 대해 억제

T-Triple 공법 특징

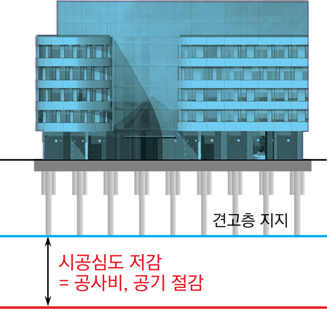

VE Point! 근입심도 N20! 원토사 80%사용!
지지력 400kPa 확보

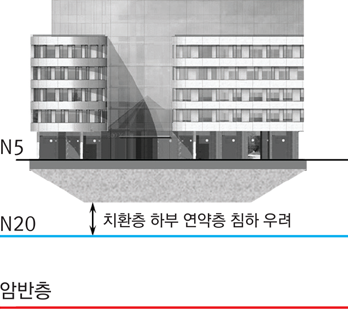

일반치환공법

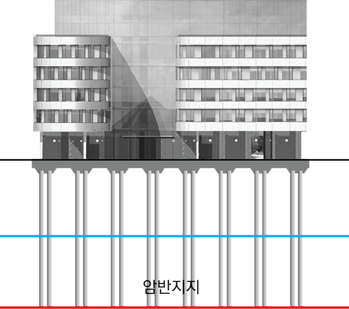

Pile 공법
T-Triple 공법
  • 안전성

    상부 구조물의 구조적 특성을 반영한 설계

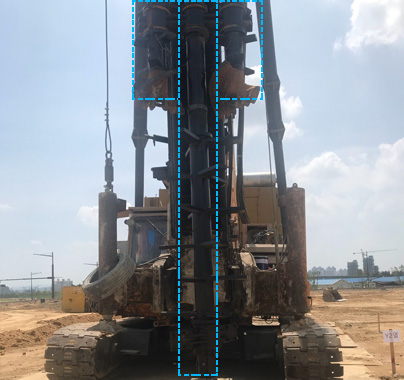

    지반조건 및 현장상황에 따라 재료의 배합비를 결정하고 3축오거의 반복교반으로 시공 후 개량품질이 우수

    주변지반의 교란 없이 원위치시공하므로 원지반과 개량체가 공극 없이 밀착되어 유동에 대해 안정적

  • 시공성

    지반의 조건에 따라 시공되어 슬라임 발생을 최소화하므로 청결한 현장유지가능

    전용장비 및 어태치먼트로도 적용 가능하여 장비수급 용이

    공정이 단순하고 굴착과 주입, 교반을 동시에 수행하여 타 공정과의 간섭 최소화

  • 경제성

    파일 및 타 지반개량(고화)공법에 비해 20~30% 공사비 절감

    시공속도가 빠름(장비 1대 기준 250m/일)

    슬라임 최소화로 청결한 현장을 유지

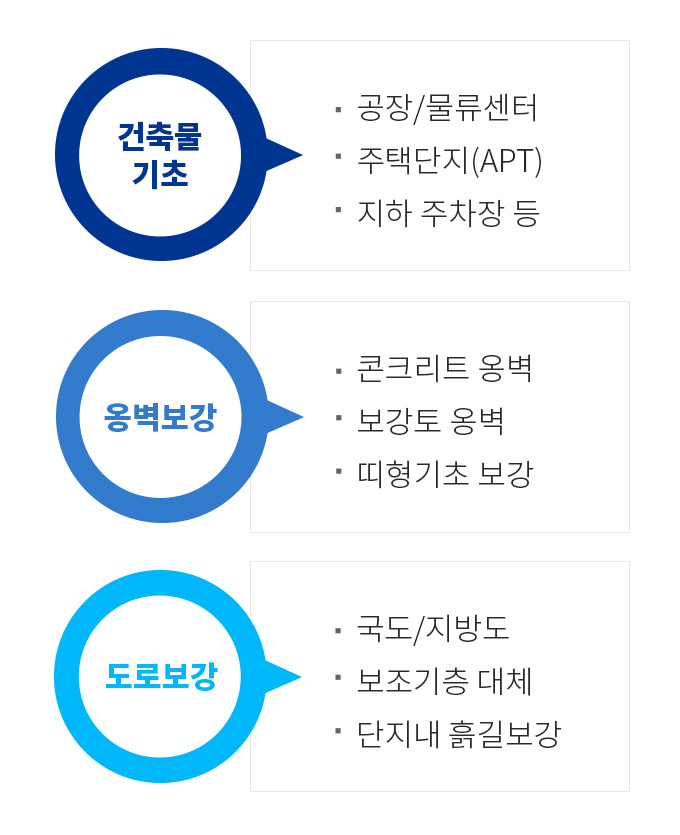

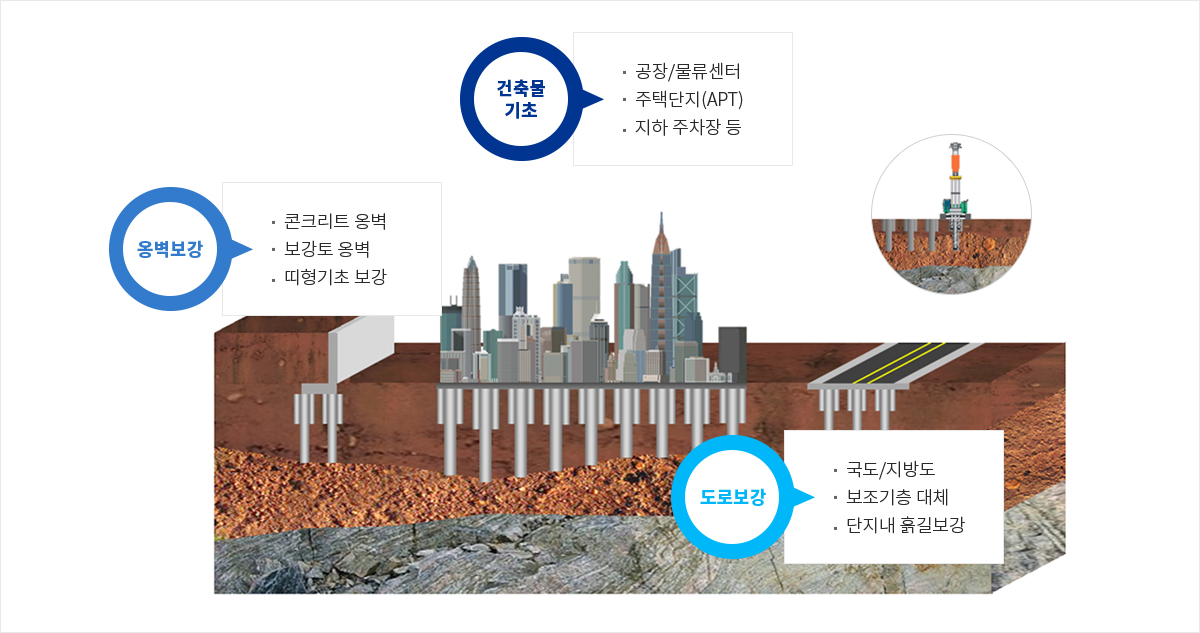

T-Triple 공법 적용

T-Triple 설계 및 시공

설계 Flow
  • 설계환경분석

  • 기본물성산정

  • 기초안정검토

  • 설계도서작성

1. 설계환경분석
상부구조물 분석

구조물의 규모

상재하중

기초 size 및 변경 가능여부

지반조건분석

연약층의 성질 및 심도 분석

개량깊이 분석

점토층의 有/無

지하수의 有/無

견고층의 심도 분석

시공성 분석
(자갈층 및 대수층 등)

2. 기본물성산정
설계정수산정

각 지층별 설계정수
(c, Φ, γ, Es 등) 산정

개량토에 대한 압축강도 및 설계정수 산정
(배합강도 산정 참조)

하드닉 배합비 산정

하드닉 토질배합 그래프를 이용한 배합량 산정

필요시 현장토사를 이용한 실험배합량 산정

최적배합비 및 자재투입량 결정

3. 기초안정검토
지지력 산정

산정된 설계정수 및 기본물성 입력

개량율 및 개량깊이 산정

기초지지력 산정식에 의한 반복계산(설계지지력 이상)

침하량 산정

각 토층의 치환율에 따른 침하량 계산

점토층에 대한 압밀침하량 계산

전체 침하량 산정
(허용침하량 이내)

4. 설계도서작성
공법제안서(1차 제출)

지반분석, 지지력, 침하량 등 요약

공법 적용시 효과
(비용절감, 공사기간)
수량 및 견적서

계산서(2차 제출)

지지력/침하량 산정 계산서

RC기초검토 계산서

도면 (적용확정시 제출)

전체 계획도

개량깊이 컨터도

평/단면도

각종 상세도

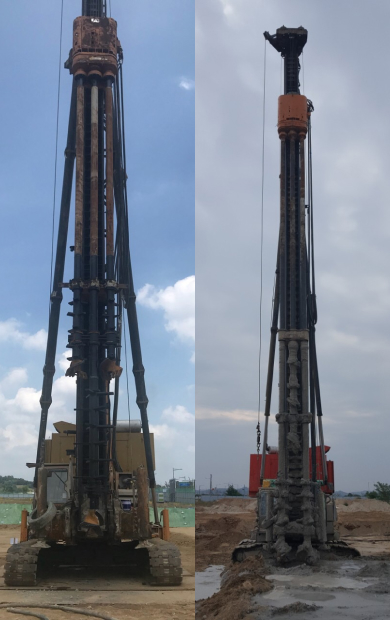

장비구성
  • 50t Silo

    3000L Mixer

  • 30~130L/min Pump

    Generator

  • DHP-80

시공순서도

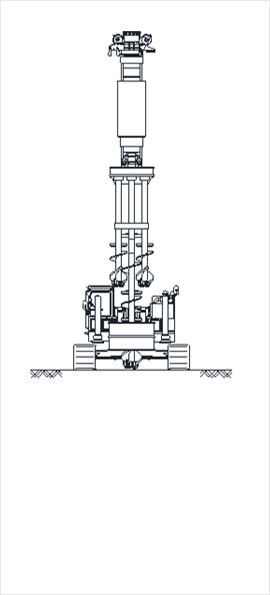

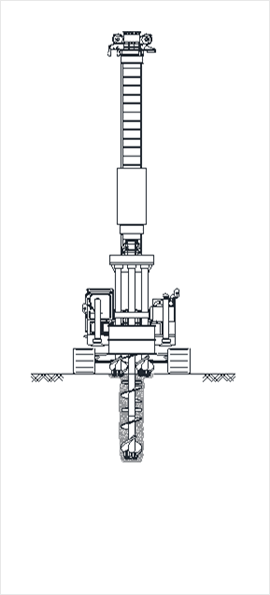

  • 천공

  • 천공&주입(비배토)

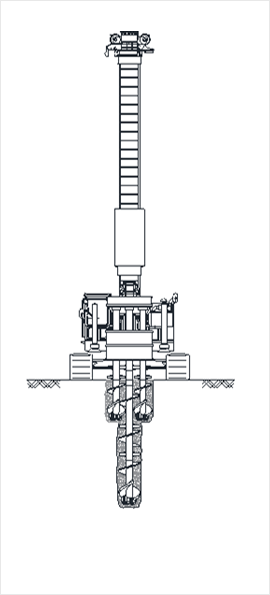

  • 주입&반복교반

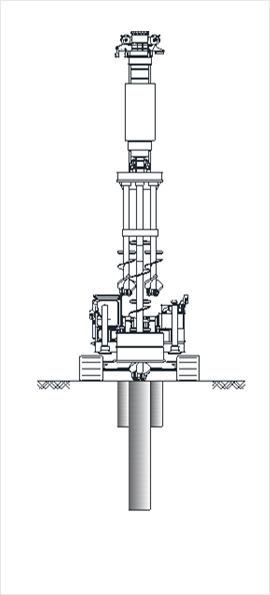

  • 개량완료

품질 관리

  • 생산공장 제품 불량체크

    제품 출하전 생산 lot별로 자체 품질관리 메뉴얼에 의해 불량을 체크하고 관리한다.

  • 현장 배합 신뢰성 평가

    선정된 하드닉과 현장토를 통한 현장 배합을 실시하여 역학적 특성을 검증 후 배합 상태 및 안정성을 검증 한다.

  • 안정성 평가

    시공이 완료된 후 평판재하 시험 및 재령 후 일축 압축강도 시험을 통해 최종 품질 안정성 검증을 실시 한다.

T-Triple 공법 적용(제안) VE 설계

  • OO복합 체육시설

    규모 : 단층 복합시설

    설계 : 원설계 말뚝기초공법 D500, VE설계 T-Triple공법

    Cost [Down 20%]
    - 원설계 3.5억
    - VE설계 2.8억

  • 송도 OO아파트 지하주차장

    규모 : 지상 1층

    설계 : 원설계 말뚝기초공법 D500, VE설계 T-Triple공법

    Cost [Down 25%]
    - 원설계 15.3억
    - VE설계 11.4억

  • 평택 OO 공장 신축공사

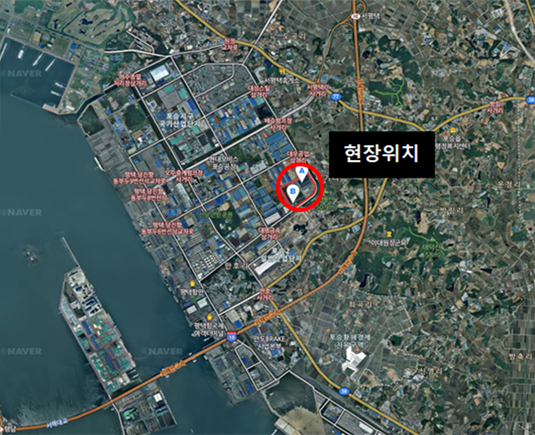

    현장위치

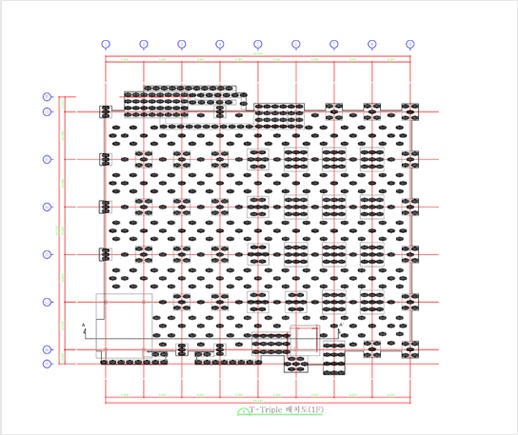

    시공평면

    공사개요

    구분 내용 비고
    현장명 OO 신공장 신축공사
    적용공법 T-Solution 공법 3축
    투입자재 Hardnic 3 Bulk
    총 자재투입량 809 tonf 250kg/㎥
    총 시공량 8,874 m
    시공기간(절대공기) 일(장비조립/해체 포함) 약 180m/일

    설계수량

    구분 기존설계 변경설계 비고
    공법 PHC-PILE D500 T-Solution
    설계 지지력 1,200 kN/본 30.0 tf/㎡
    관입길이/개량체적 8,100 m 3,233㎥
    예정공기 30일 30일
    예상금액 405,000, 000 309,700, 000
    절감율 100% 78% -24%
  • 청주 OO 공장 신축공사

    현장위치

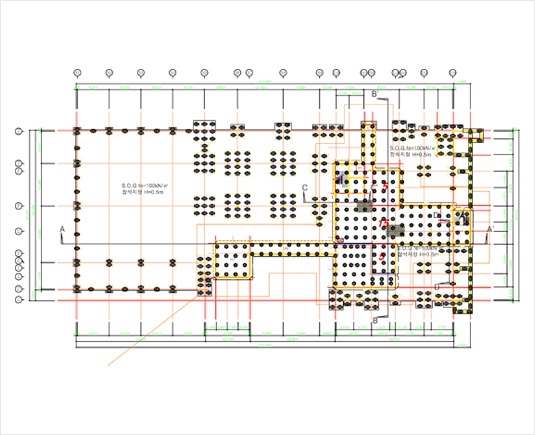

    시공평면

    공사개요

    구분 내용 비고
    현장명 OO 공장 신축공사
    적용공법 T-Solution 공법
    (T형 3축, T-DCM 1축)
    투입자재 Hardnic 1 Bulk
    총 자재투입량 490 tonf 250kg/㎥
    총 시공량 2,941 m
    시공기간(절대공기) 20일(장비조립/해체 포함) 약 180m/일

    설계수량

    구분 설계 비고
    공법 T-Solution
    설계 지지력 30.0 tf/㎡
    관입길이/개량체적 2,449 m
    예정공기 20일
    예상금액 219,000, 000
