T-DCM 공법
기술력과 환경에 가치를 두고
고객의 품질을 최우선하는 기업, 뉴저스트
T-DCM 공법
T-Solution공법 중 공천공(Transfer) DCM기초로 연약지반에 맞춤형 토양 그라우트재를 교반하여 지반을 컬럼형태로 만들어 지지력 강화와 침하량 제어를 통해 기초를 축조하는 공법

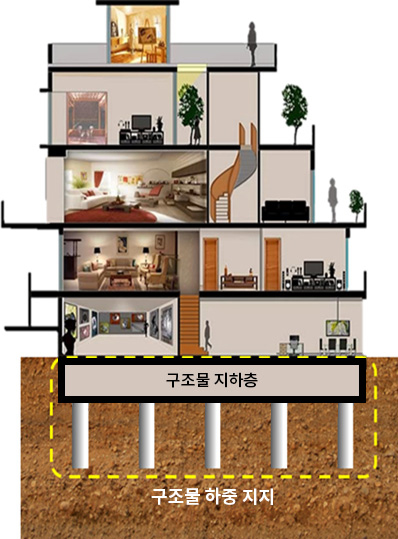

물류센터, 공장, 건물 등의 기초의 지내력 확보
도로, 철도 및 호안의 기초지반 개량
옹벽의 활동 및 전도 방지
기존 파일공법의 대체공법으로 공기단축 및 원가절감을 현실화합니다.
재하시험 및 개량채 물성시험을 통한 철저한 품질관리로 신뢰할 수 있습니다.
T-DCM 공법 특징
-
1고품질High Quality
다양한 기술력의 공법관리체계를 통한 고품질 고강도 컬럼을 시공합니다.
-
2안전시공Safe Construction
전 공정 기계설비를 통해 작업의 위험도가 감소하여 안전한 작업이 가능합니다.
-
3빠르고 경제적Speedy & Cost-Effective
빠른 작업속도, 공정의 단순화 및 즉각적인 효과로 인해 경제적인 설계가 가능합니다.
-
4다양한 적용성Multi-Application
모든 연약지반조건에 맞춤형 그라우트재를 통한 시공이 가능한 공법입니다.
-
5저공해Low-Pollution
진동 및 소음발생에 의한 영향이 없습니다. 슬라임이 매우 적으며 맞춤형 그라우트재로 인해 지하수 및 2차 오염이 없습니다.
T-DCM 설계 및 시공
설계 Flow
-
설계환경분석
-
기본물성산정
-
기초안정검토
-
설계도서작성
상부구조물 분석
구조물의 규모
상재하중
기초 size 및 변경 가능여부
지반조건분석
연약층의 성질 및 심도 분석
개량깊이 분석
점토층의 有/無
지하수의 有/無
견고층의 심도 분석
시공성 분석
(자갈층 및 대수층 등)
설계정수산정
각 지층별 설계정수
(c, Φ, γ, Es 등) 산정
개량토에 대한 압축강도 및 설계정수 산정
(배합강도 산정 참조)
하드닉 배합비 산정
하드닉 토질배합 그래프를 이용한 배합량 산정
필요시 현장토사를 이용한 실험배합량 산정
최적배합비 및 자재투입량 결정
지지력 산정
산정된 설계정수 및 기본물성 입력
개량율 및 개량깊이 산정
기초지지력 산정식에 의한 반복계산 (설계지지력 이상)
침하량 산정
각 토층의 치환율에 따른 침하량 계산
점토층에 대한 압밀침하량 계산
전체 침하량 산정
(허용침하량 이내)
공법제안서(1차 제출)
지반분석, 지지력, 침하량 등 요약
공법 적용시 효과
(비용절감, 공사기간)
수량 및 견적서
계산서(2차 제출)
지지력/침하량 산정 계산서
RC기초검토 계산서
도면 (적용확정시 제출)
전체 계획도
개량깊이 컨터도
평/단면도
각종 상세도

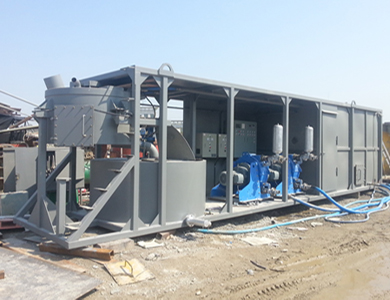

장비구성
-
50t Silo

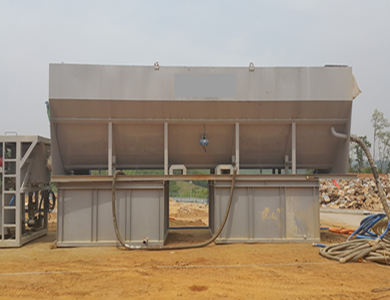

3000L Mixer
-

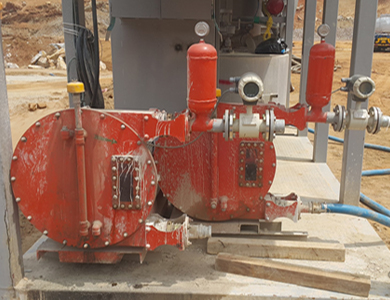

30~130L/min Pump

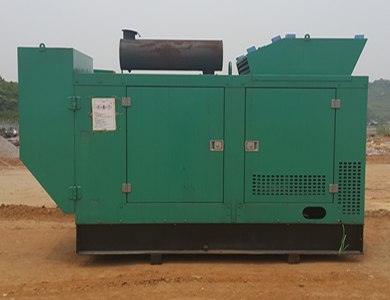

Generator
-

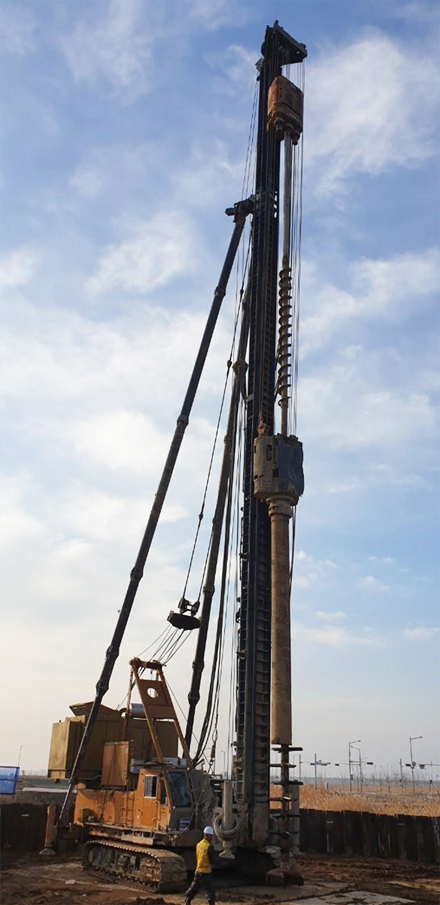

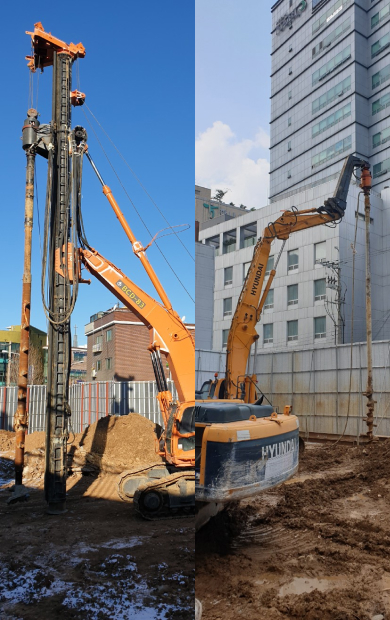

DHP-80

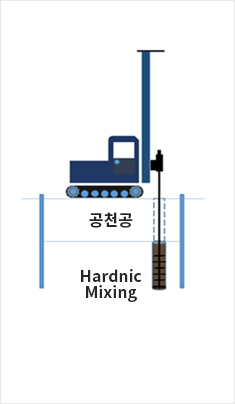

시공순서도

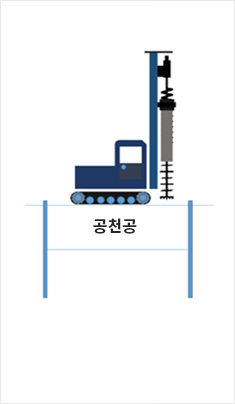

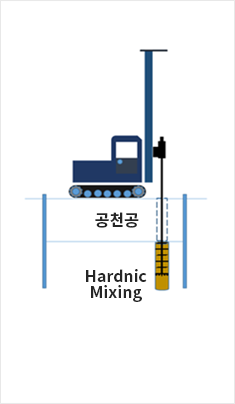

TYPE. 1공천공 깊이가 짧고 모래질, 실트질 모래지반에 사용함.
-

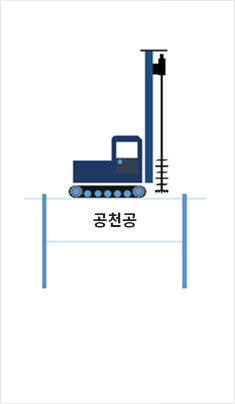

시공위치 확인
-

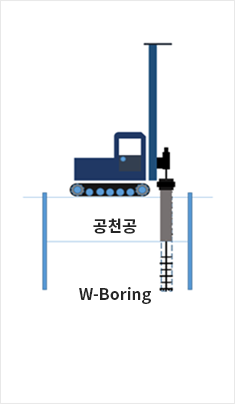

천공 및 토사배토
-

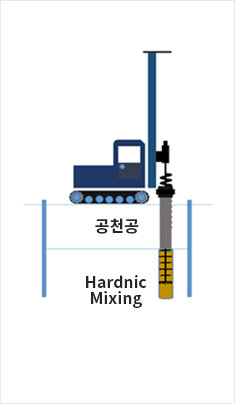

토사배토 및 교반
-
반목교반
-

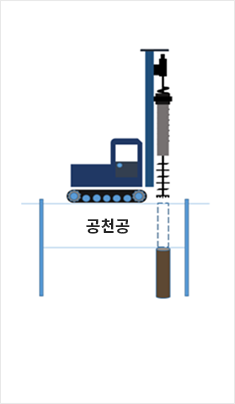

시공완료

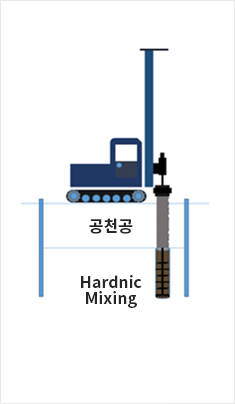

TYPE. 2공천공 깊이가 길고 실트질 모래 , 점토질 지반에 사용함.
-
시공위치 확인
-

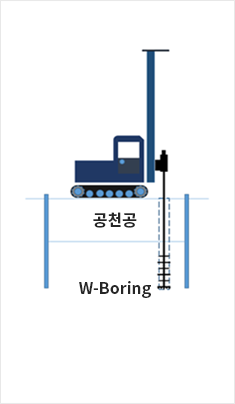

천공 및 토사배토
-

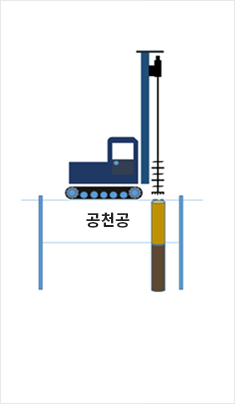

토사배토 및 교반
-
반목교반
-
시공완료
T-DCM 품질 관리
-
생산공장 제품 불량체크
제품 출하전 생산 lot별로 자체 품질관리 메뉴얼에 의해 불량을 체크하고 관리 한다.
-

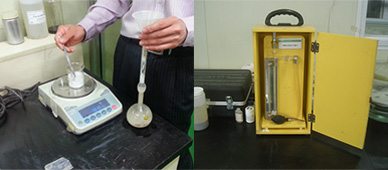

현장 배합 신뢰성 평가
선정된 하드닉과 현장토를 통한 현장 배합을 실시하여 역학적 특성을 검증 후 배합 상태 및 안정성을 검증 한다.
-

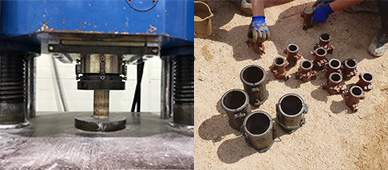

안정성 평가

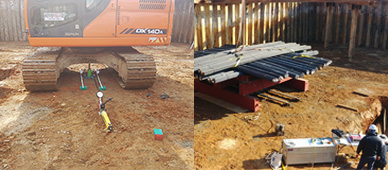

시공이 완료된 후 평판재하 시험 및 재령 후 일축 압축강도 시험을 통해 최종 품질 안정성 검증을 실시 한다.

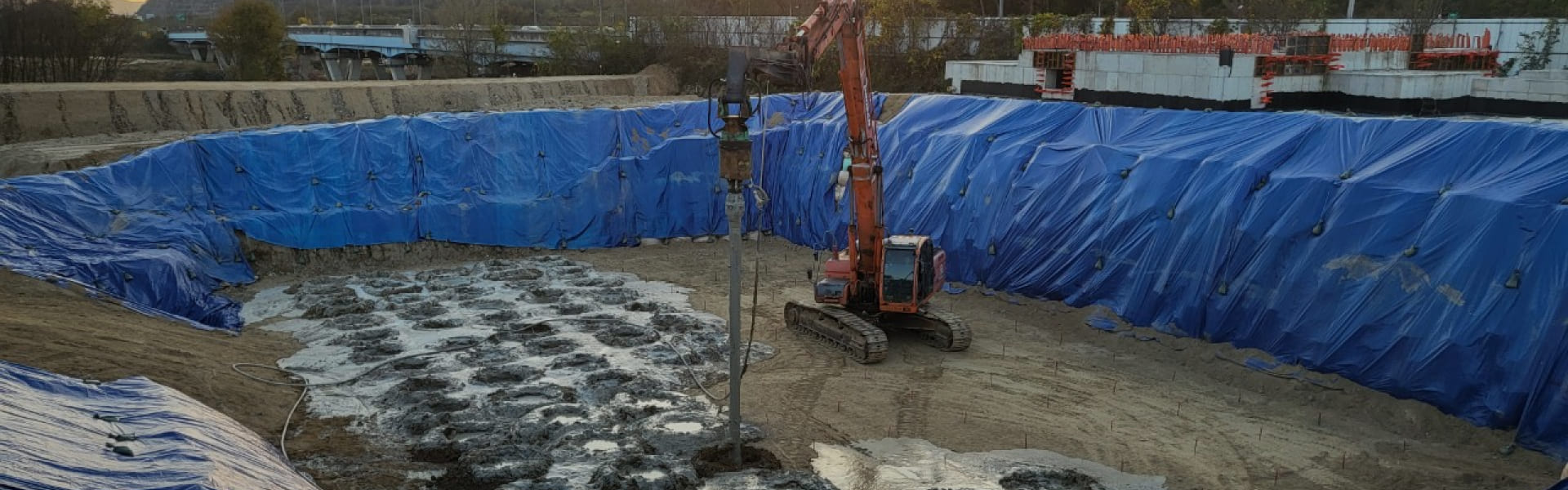

T-DCM 공법 적용(제안) VE 설계
-

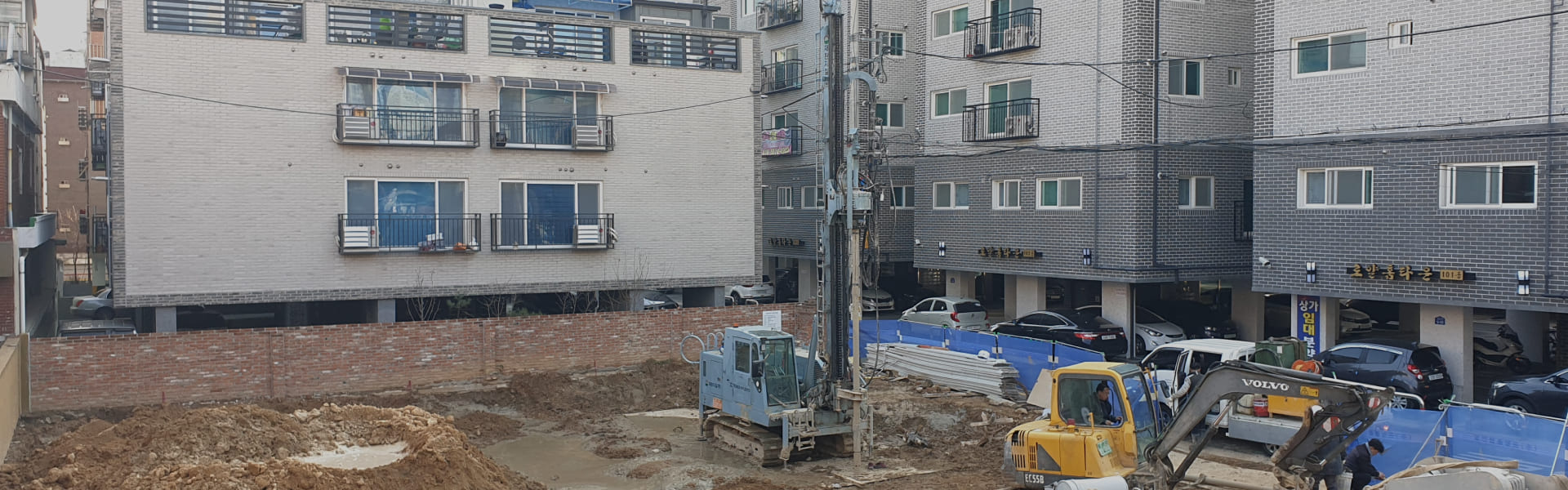

시흥시 OO 신축공사

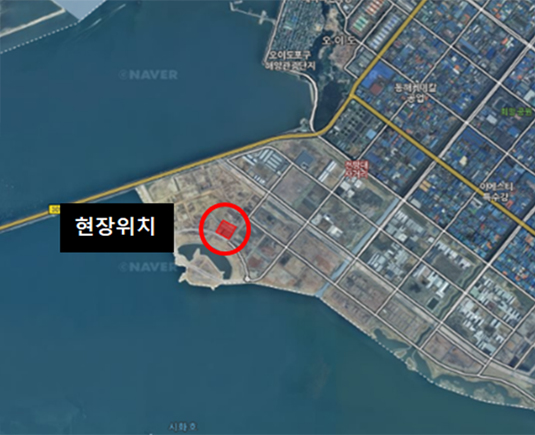

현장위치

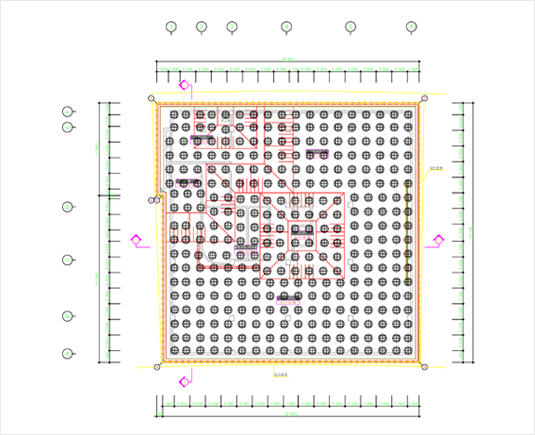

시공평면
공사개요
구분 내용 비고 현장명 OO 신축공사 적용공법 T-Solution 공법 3축 투입자재 Hardnic 3 Bulk 총 자재투입량 1003.48 tonf 250kg/㎥ 총 시공량 6,480 m 시공기간(절대공기) 35일(장비조립/해체 포함) 약 185m/일 설계수량
구분 기존설계 변경설계 비고 공법 PHC-PILE D400 T-Solution 설계 지지력 700 kN/본 30.0 tf/㎡ 관입길이/개량체적 7,310 m 3,233㎥ 공사비 323,000, 000 290,000, 000 절감율 100% 89.8% -10.2%
